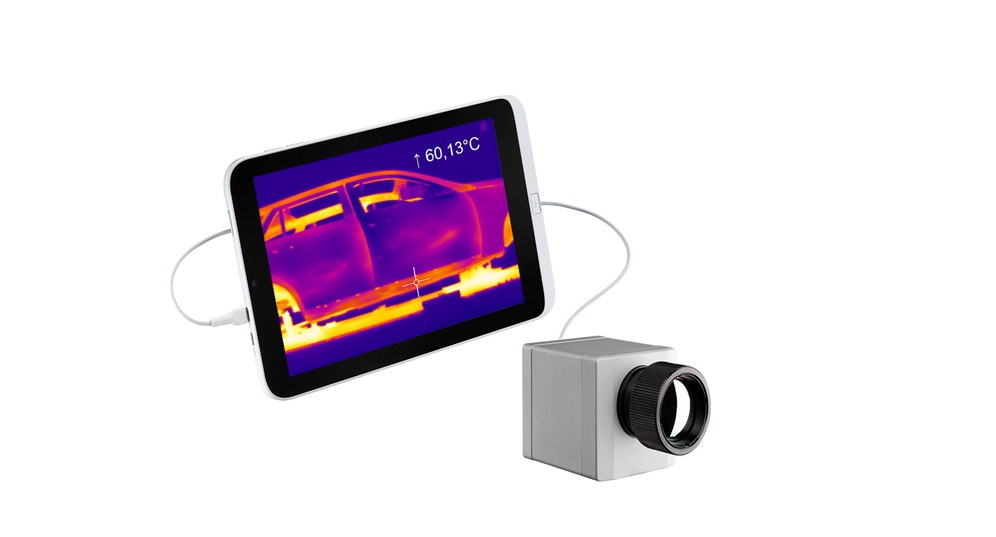

optris®PI160-120Hz帧频红外热像仪

产品简介：optris®PI160红外热像仪是屡获殊荣的欧普士 PI系列的基本型号。它可在1.5毫米尺寸的物体上准确测量，由于120Hz的测量速度，非常适合于研究和开发，测试站和过程自动化以及完成便携式测量任务。

  • 更新时间：2019-07-14
  • 浏览次数：1692
产品咨询联系我们

产品分类

PRODUCT CATEGORY

相关文章

ARTICLES

详细介绍

optris®PI160红外热像仪是屡获殊荣的欧普士 PI系列的基本型号。它可在1.5毫米尺寸的物体上准确测量，由于120Hz的测量速度，非常适合于研究和开发，测试站和过程自动化以及完成便携式测量任务。

optris®PI160高速红外热像仪的标准版本提供为-20℃至900℃，其可以任选扩展到1500℃的温度范围。它有四种不同镜头可以选择，并且提供一个标准的热分析软件。 optris PI Connect软件提供的视频和快照记录，丰富的分析，模式（离线，在线），并配有集成的线扫描相机功能。

主要参数：
温度量程： -20°C ~ 900°C（可扩展至 1500 °C）
光谱范围： 7.5 ~ 13 µm
帧率： 120 Hz

技术参数：

  • 供货范围：   USB摄像头包括 1个镜头，USB 电缆（1 m）, 三脚架，包括端子块的PIF电缆（1 m），欧普士PI Connect软件包，铝箱
  • 探测器： （ FPA，未冷却）（25 µm x 25 µm）
  • 光学分辨率： 160 x 120 像素
  • 光谱范围： 7.5 - 13 µm
  • 温度量程（通过设置键或软件测量）：-20°C~100°C，0°C~250°C，150°C~900°C,
  • 扩展量程： 200°C...1500°C （可选配）*
  • 帧率：120 Hz
  • 光学分辨率：6° x 5° FOV / f = 35.5 mm 或23° x 17° FOV / f = 10 mm 或41° x 31° FOV / f = 5.7 mm 或72° x 52° FOV / f = 3.3 mm
  • 热敏感度（噪声等效温差）： 0.08 K with 23° x 17° FOV / F = 0.8

                                                        0.3 K with 6° x 5° FOV / F = 1.6

                                                         0.1 K with 41° x 31° FOV and 72° x 52° FOV / F = 1

  • 精度： ±2 °C 或 ±2 %
  • PC接口： USB 2.0
  • 过程接口（PIF）:

          标准过程接口： 0-10 V输入，数字输入（Max24V），0-10 V输出
          工业过程接口： 2x0-10 V输入，数字输入（Max 24V），3x 0-10V输出，3x继电器（0-30 V / 400 mA），故障安全继电

  • 环境温度： 0°C~50°C
  • 存储温度： -40°C~70°C
  • 相对湿度： 20~80%，不结露
  • 外壳（尺寸/额定值）： 46 mm x 56 mm x 90 mm / IP 67（NEMA 4）
  • 重量： 195 g，包括镜头
  • 冲击/震动： 25G，IEC 68-2-29 / 2G，IEC 68-2-6
  • 三角架安装：1 / 4-20 UNC
  • 电源：USB供电
  • 零件编号： 光学分辨率/帧率
  • OPTPI16: 160 x 120 像素 / 120 Hz

 * 额外的测量范围不适用于72°HFOV光学元件

应用领域：
只要要求区域的温度测量，并且高温测温仪的单点测量不再充分，则使用optris PI 160红外热像仪。

到目前为止，许多行业的测量领域是不可或缺的：汽车行业，塑料生产和太阳能行业都在使用它。

因此，红外热像仪适用于汽车外部部件的预生产运行，由于需要确保的特定温度范围，需要稳定的监测。提供的温度监测从根本上有助于减少生产短缺。

在塑料工业的注射成型过程中， Optris PI 160热像仪用于在铸件开放期间的温度测量，以在可能的热点或冷点中进行温度调节。在另一种塑料工艺中，制造聚对苯二甲酸乙二醇酯瓶，同样监测注射成型部件。

红外热像仪在太阳能电池功能控制期间检测到热点，使其在太阳能行业中不可或缺。在光伏行业，红外热像仪可以在太阳能电池组件焊接过程中提供即时的质量控制。

在电路板的功能测试中，几乎安装在每个电子设备中，它可以确保长久性监测热行为，而不会影响测量对象。因此，大多数时间指向缺陷的加热触点显而易见。
