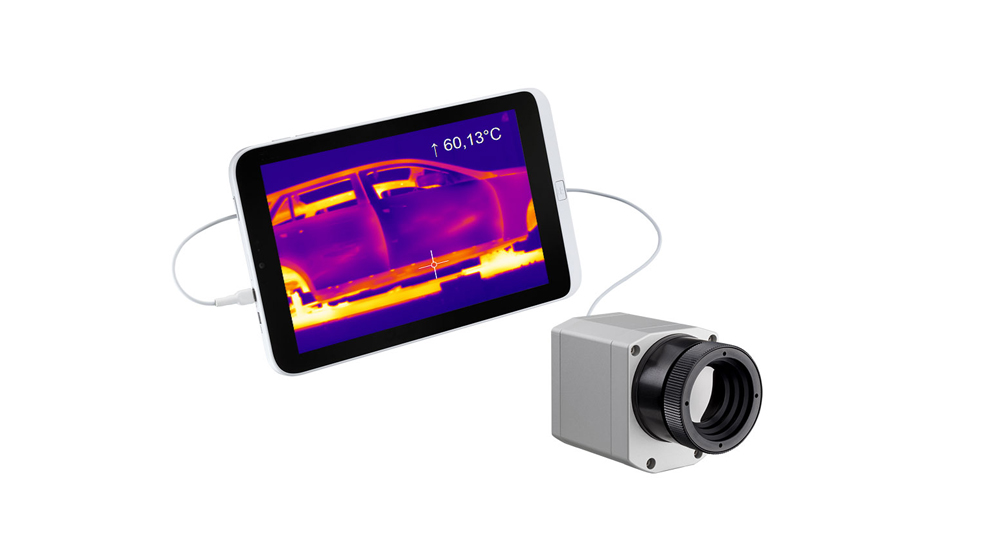

optris®PI400/PI450高分辨率红外热像仪

产品简介:optris®PI400/PI450是同类产品中以小巧著称的红外热成像仪。配备有80赫兹的测量速度和382×288象素的光学分辨率,提供高速实时热成像图像。

  • 更新时间:2019-07-14
  • 浏览次数:1563

产品分类

PRODUCT CATEGORY

相关文章

ARTICLES

详细介绍

optris®PI400/PI450是同类产品中以小巧著称的红外热成像仪。配备有80赫兹的测量速度和382×288象素的光学分辨率,提供高速实时热成像图像。

PI450高分辨率红外热像仪,拥有40 mK高热灵敏度,特别适合用于检测极小温度差异,这使得它在产品质量控制和医疗预防是不可缺少的。

高分辨率红外热像仪提供的-20°C至900℃的温度范围,optris PI 400高分辨率红外热像仪可选升级到1500℃,并配备了一个多功能 工业热成像仪 和 免费软件包。

主要参数:

  • 温度量程: -20 °C ~ 900 °C(PI400可扩展至 1500 °C)
  • 光谱范围: 7.5 ~ 13 µm
  • 帧率: 80 Hz

技术参数:

  • 供货范围: USB摄像头包括 1个镜头,USB 电缆(1 m), 三脚架,包括端子块的PIF电缆(1 m),欧普士PI Connect软件包,铝箱
  • 探测器:( FPA,未冷却)(25 µm x 25 µm)
  • 光学分辨率:382 x 288像素
  • 光谱范围:7.5 - 13 µm
  • 温度量程:-20 °C~100 °C, 0 °C~250 °C,150 °C~900 °C
  • 扩展量程: 200 °C~1500 °C (option)
  • 帧率: 80 Hz
  • Optics:13° x 10° FOV / f = 41 mm 或29° x 22° FOV / f = 18.7 mm 或53° x 40° FOV / f = 10.5 mm 或80° x 56° FOV / f = 7.7 mm
  • T热敏感度(噪声等效温差):nbsp]
  • PI 400:

0.08 K with 29° x 22° FOV / F = 0.8
0.08 K with 53° x 40° FOV / F = 0.8
0.08 K with 80° x 56° FOV / F = 0.8
0.1 K with 13° x 10° FOV / F = 1.0

  • PI 450:

0.04 K with 29° x 22° FOV / F = 0.8
0.04 K with 53° x 40° FOV / F = 0.8
0.04 K with 80° x 56° FOV / F = 0.8
0.06 K with 13° x 10° FOV / F = 1.0

  • 精度: ±2°C 或 ±2%
  • PC接口:USB 2.0
  • 过程接口(PIF):

标准过程接口:0-10 V输入,数字输入(Max 24V),0-10 V输出
工业过程接口:2x0-10 V输入,数字输入(Max 24V),3x 0-10V输出,3x继电器(0-30 V / 400 mA),故障安 全继电

  • 环境温度 (TAmb): PI 400: 0°C~50°C,PI 450: 0°C~70°C
  • 存储温度: PI 400i: -40°C~70°C,PI 450i: -40°C~85°C
  • 相对湿度: 20 - 80%, 不结露
  • 外壳(尺寸/额定值): 46 mm x 56 mm x 90 mm / IP 67 (NEMA 4)
  • 重量: 320g,包括镜头
  • 冲击/震动: 25G, IEC 68-2-29 / 2G, IEC 68-2-6
  • 三角架安装: 1/4-20 UNC
  • 电源: USB 供电
  • 零件编号:光学分辨率/帧率/热分辨率

OPTPI400: 382x288 Pixel / 80 Hz / 0.08 K
OPTPI450: 382x288 Pixel / 80 Hz / 0.04 K


应用领域:
optris PI 400和PI 450高精度红外热像仪用于各行业的各种任务。 实时测温图像对于汽车行业、塑料行业以及半导体以及光伏行业的监测和质量保证尤其有价值。

由于这种类型的热像仪的高分辨率和反应速度,对移动测量对象的制造过程的监测没有任何问题。 可能的就业领域是例如回转窑测量的过程自动化或在批处理过程中在传送带上大量测量。

红外热像仪在医疗预防中也起到重要作用,因为它们检测到轻微的温差。因为它们的光学分辨率高达40 mK,它们甚至可以突出皮肤下的静脉。
